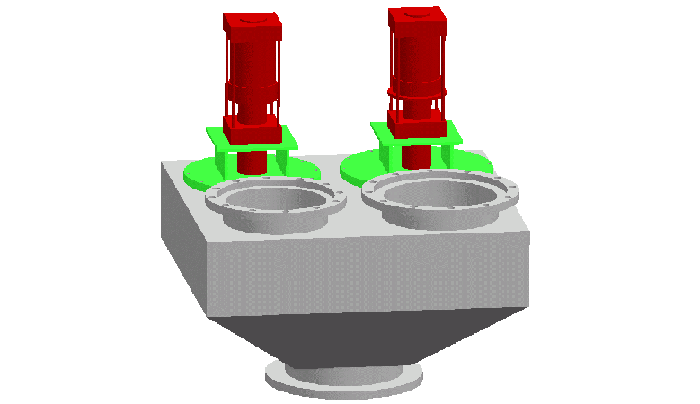

1.概述
LSP23三通快速換向閥適用于鋼鐵冶金，石油化工，有色冶金，機械行業的各種蓄熱式工業爐窯的換向裝置上，作為蓄熱式高溫燃燒器的煤氣或空氣與煙氣的切換。該系列閥結構簡單、運動件少、以密封可靠、動作時間短、無泄漏、工作壽命長等優點。它有先快速截止后快速換向功能，可以實現超溫快速切斷排煙，有效地解決了換向閥直接安裝于蓄熱式燒嘴上容易出超溫?fù)p壞的問題。因此，特別適用于蓄熱式加熱爐煤氣的快速換向。
2.執行標準
LS系列盤式快速換向閥、切斷閥 Q/320211AUK01-2011。
3.主要技術參數
規格范圍 | DN80~1000mm | 單程動作時間 | <2 s |
適用介質 | 空氣、煤氣、煙氣 | 許用環境溫度 | -10~+60℃ |
許用介質壓力 | <0.012MPa | 驅動介質壓力 | 壓縮空氣或氮?dú)?gt;0.4MPa |
許用介質溫度 | -10~+250℃ | 執行機構形式 | 氣缸 |

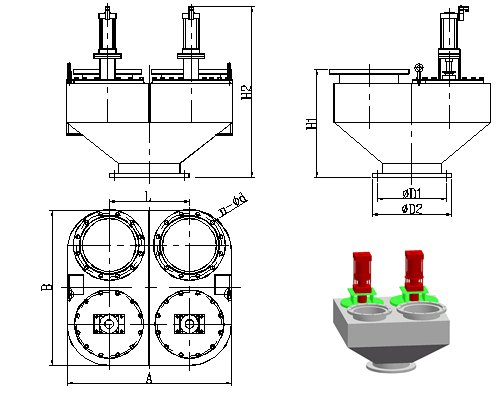

4.外形圖及連接尺寸
4.4 LSP23V型
規格 | A | B | L | H1 | H2 | D1 | D2 | n | d |
DN250 | 800 | 800 | 450 | 510 | 900 | 335 | 375 | 12 | 18 |
DN300 | 900 | 900 | 500 | 560 | 980 | 395 | 440 | 12 | 23 |
DN350 | 1000 | 1000 | 550 | 665 | 1090 | 445 | 490 | 12 | 23 |
DN400 | 1120 | 1120 | 610 | 760 | 1230 | 495 | 540 | 16 | 23 |
安裝須知
1、LSP23系列閥門安裝接管時介質流向必須與閥門流向標志一致。
2、閥門安裝時氣缸必須處于垂直狀態。
3、閥門安裝時周圍需留出足夠的操作空間。
4、法蘭連接尺寸標準：GB9119-2000、PN0.6MPa、RF系列。
注意事項
1、輸送介質所含的塵土及硬質細粒不大于100mg/m3；
2、當輸送介質含腐蝕性氣體時，訂貨時需特別注明。
3、驅動氣缸的壓縮空氣應經氣動三大件處理后接入，正常工作壓力處于0.4－0.6MPa之間。
4、當環境溫度低于4℃時，應對壓縮空氣干燥處理或使用不含水氮?dú)狻?nbsp;
5、油霧器內不得缺潤滑油（長江以南地區30#機械油，長江以北地區15#機械油）。
維護保養
| 保養項目 | 閥桿 | 油霧器 | 位置開關 | 閥桿密封圈 | 閥板密封圈 | 閥體內腔 |
保養內容 | 涂潤滑油 | 加油 | 檢查、緊固 | 檢查、更換 | 檢查、更換 | 清灰 |
保養周期 | 一周 | 一周 | 一月 | 二月 | 二月 | 六月 |
電控接線圖
LSP23系列
換向閥、快切閥設備主要應用企業：
酒鋼集團蘭泰公司榆中鋼鐵廠、大連金牛股份有限公司中型材廠、邯鄲縱橫鋼鐵有限公司、寧夏恒力集團有限公司、常州中興建材廠(中天鋼鐵)；浙江衢州元立金屬制品有限公司、江陰蝙蝠金屬制品有限公司、西寧特殊鋼股份有限公司（棒材）、唐山安泰鋼鐵有限公司、江陰華西熱帶廠、北方重工集團特鋼公司、漢中鋼鐵有限公司熱軋帶鋼、江蘇長強鋼鐵有限公司、無錫新三洲鋼業有限公司、無錫帆勇液壓管有限公司、襄汾縣新金山特鋼有限公司；
換向閥、快切閥設備主要選用單位：
中冶賽迪工業爐有限公司；中冶東方工程技術有限公司；中冶華天南京工業爐有限公司；中冶南方（武漢）威仕工業爐有限公司；中冶東方工程技術有限公司秦皇島研究設計院；中冶東方工程技術有限公司包頭貝瑞工業爐分公司、寶鋼設計院；北京科技大學；北京金信合達能源科技有限公司；鞍鋼設計院，首鋼設計院；黑龍江省冶金設計規劃院；北京賽恩立特工程技術有限公司；天津賽洋工業爐有限公司等、鄭州中能科技發展有限公司、天津市洪瑞節能設備有限公司。
